Hermle C 30 U mit Roboterzelle RS 2 just sold
0
5- Achsen Bearbeitungszentrum Hermle C 30 U Fertigungszelle mit Roboter RS 2
Hersteller : Hermle
Modell: C 30 U
Anzahl Maschinen : 2

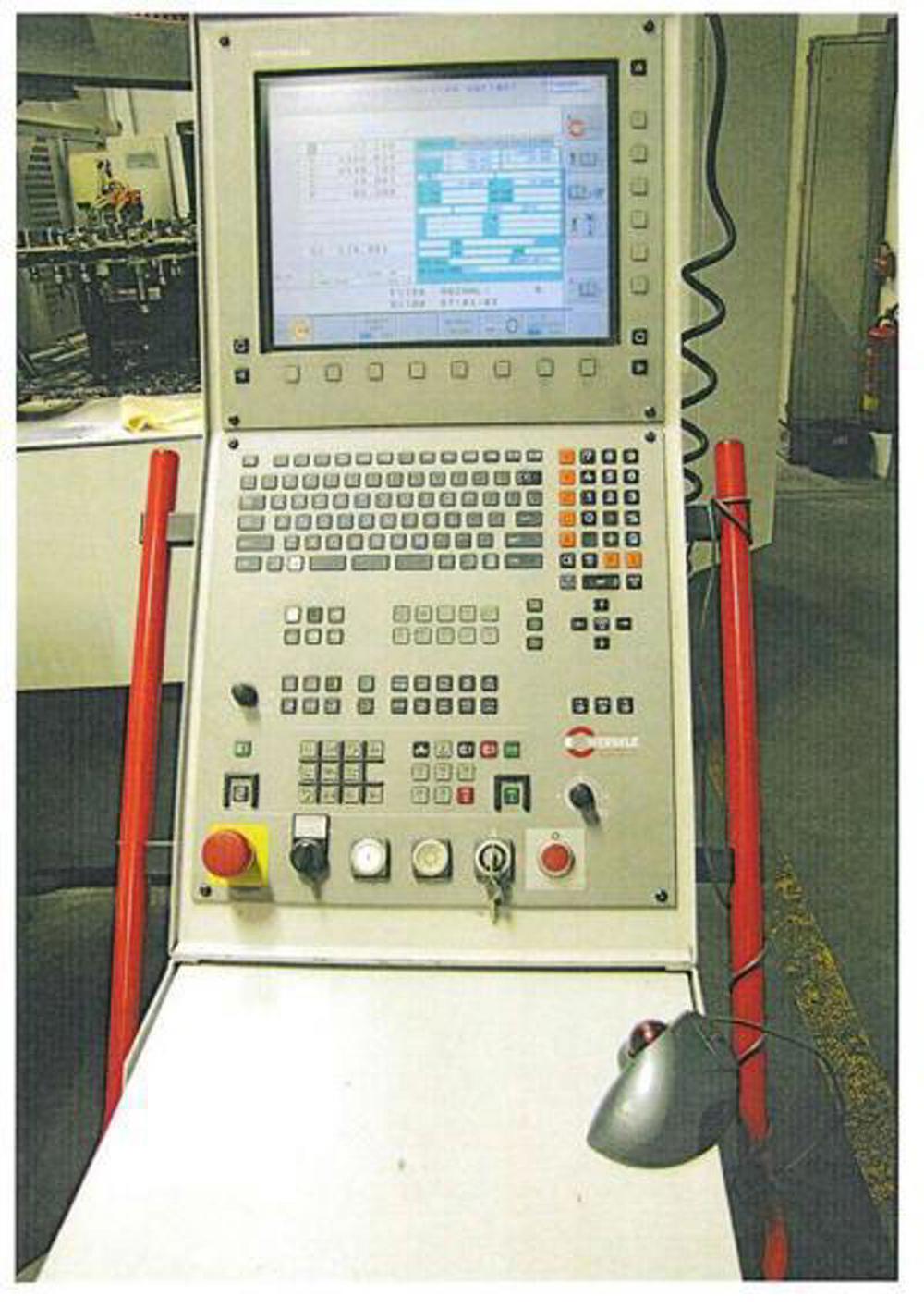

Steuerung : Heidenhain i TNC 530
Baujahr : 2008 / 2009

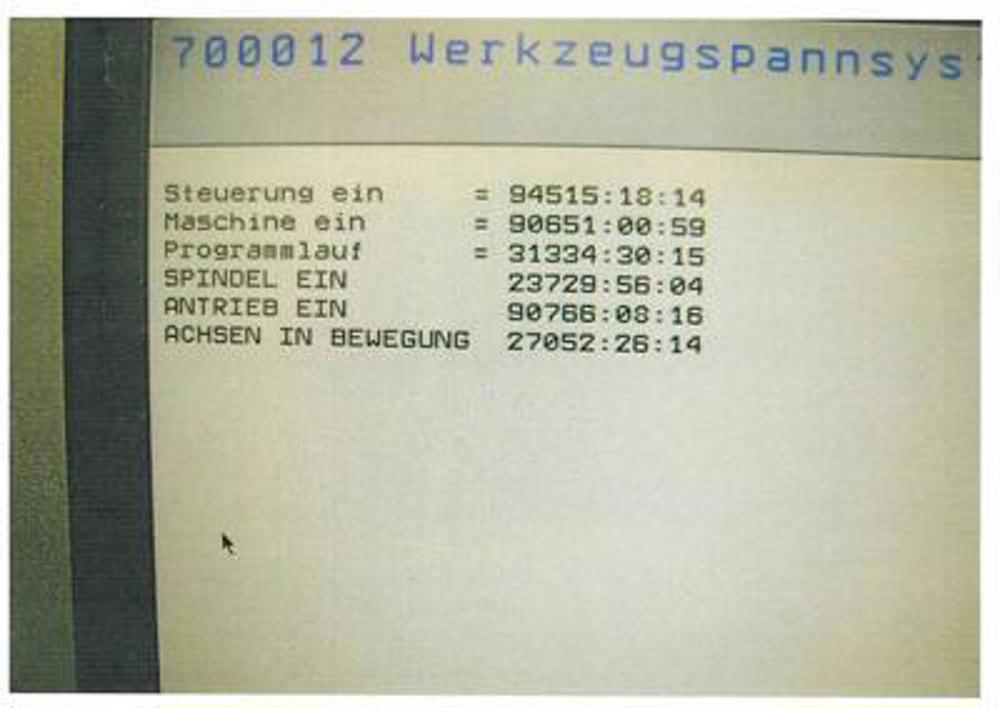

Einschaltstunden : ca. 115000 h
Spindellaufzeit : 24400 h
Standort : Deutschland
Abbau in KW 5 / 2024 dann ab Lager Schweden
Technische Daten
max. Drehzahl Spindel: 28000 U/Min
Spindelaufnahme : HSK A 63
Anzahl der synchron gesteuerten Achsen : 5
Verfahrwege
X-Achse : 650 mm
Y- Achse : 600 mm
Z-Achse: 500 mm
A-Achse : +/- 115 º MM
B-Achse : 360°
NC- Schenktisch Durchm. 280 mm
Werkzeugplätze Pick Up: 32 Positionen
Zusatzmagazin: 157 Positionen
Werkzeugplätze gesamt : 189 Positionen
Be- und Entladeplatz: 8 Positionen
Werkzeuglänge max.: 300 mm
Werkzeugdurchmesser max. 125 mm
Werkzeuggewicht max.: 8 kg
Abmessungen
Länge : 3154 MM
Breite : 2354 MM
Höhe 2892 MM
Maschinengewicht : 10500 KG
weitere Ausstattungsmerkmale
- max. Kühlmitteldruck 80 bar möglich ( IKZ )
- Messtaster : 2x RENISHAW OMP 40-2LS
- Späneförderer als Schanierbandförderer Fabrikat Knoll
- IKZ
- Abblasfunktion mit der Spindel
- Automatische Tür
- Manuelles Kabinendach
- Elektrisches Handrad iTNC,
- BLUM Laser A1
- Bettspülung
- Magazinerweiterung
- Werkzeugverwaltung: Soflex-TCS 11A9-7C86-7988 Version 2.70

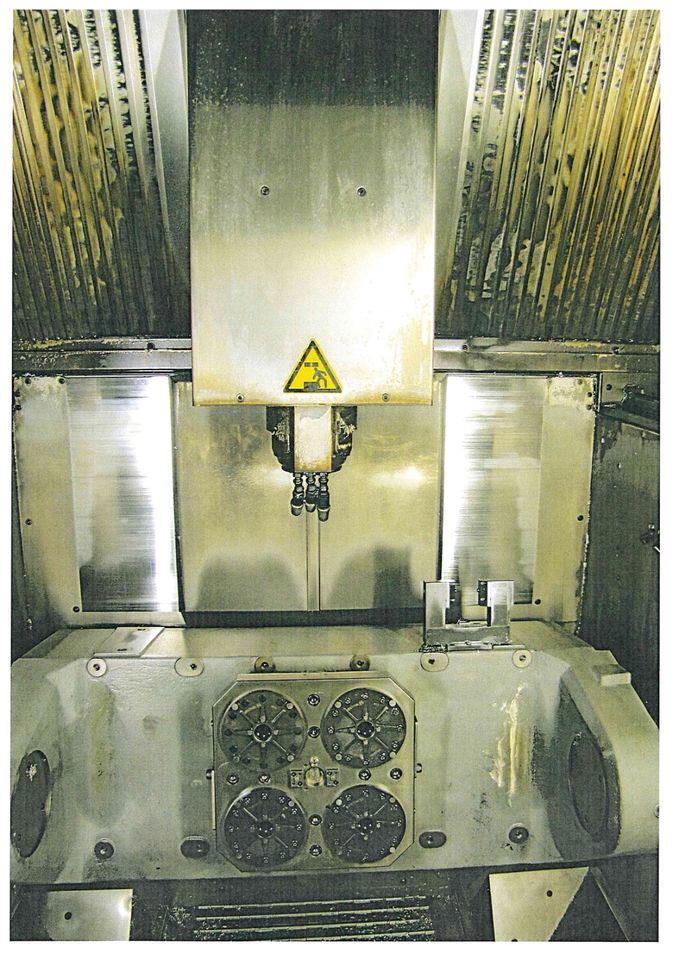

- Nullpunktspannsystem Erowa MTS Basispl. 320 P/A 2
- Losma Absauganlage
Zusatzinformationen

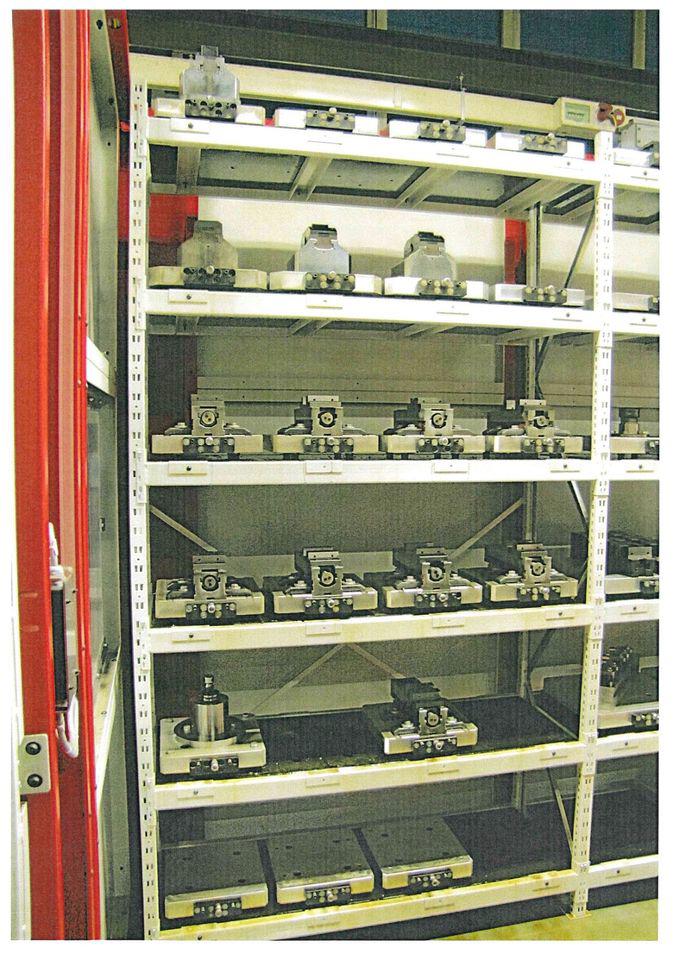

Roboter mit Palettenregal 300x300 mit 24 Plätzen , davon sind 22 Paletten im Regal , davon 3 Kraftspannblöcke zum spannen. Automatikspanner teile
Palettenregal 400 x 400 mit 18 Plätzen , davon snd 17 Paletten im Regal

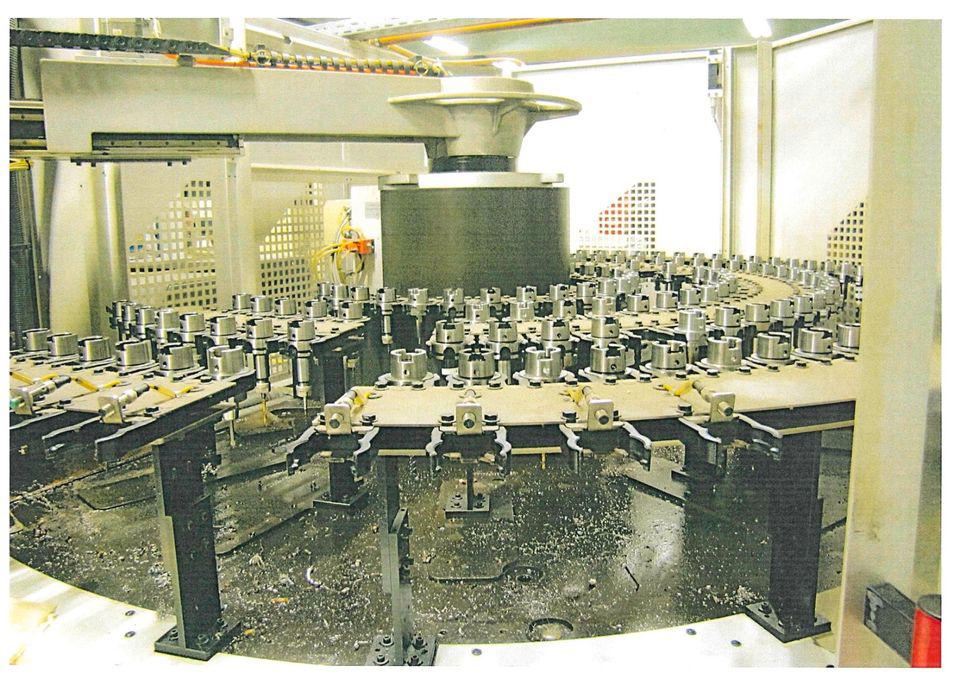

Rohmaterialablageplätze
2x Rohmaterialablage für Kubische Teile, je Ablage stehen 60 Plätze zur
Verfügung. Es kann Rohmaterial mit den Maßen 50x15 bestückt werden.
2x Rohmaterialablage für Zylindrische Teile, je Ablage stehen 56 Plätze zur Verfügung. Es können Teile mit einem 6mm Zapfen bestückt werden.
2x Zusatzgreifer
- 1x für Zylindrische
- 1x für Kubische Teile

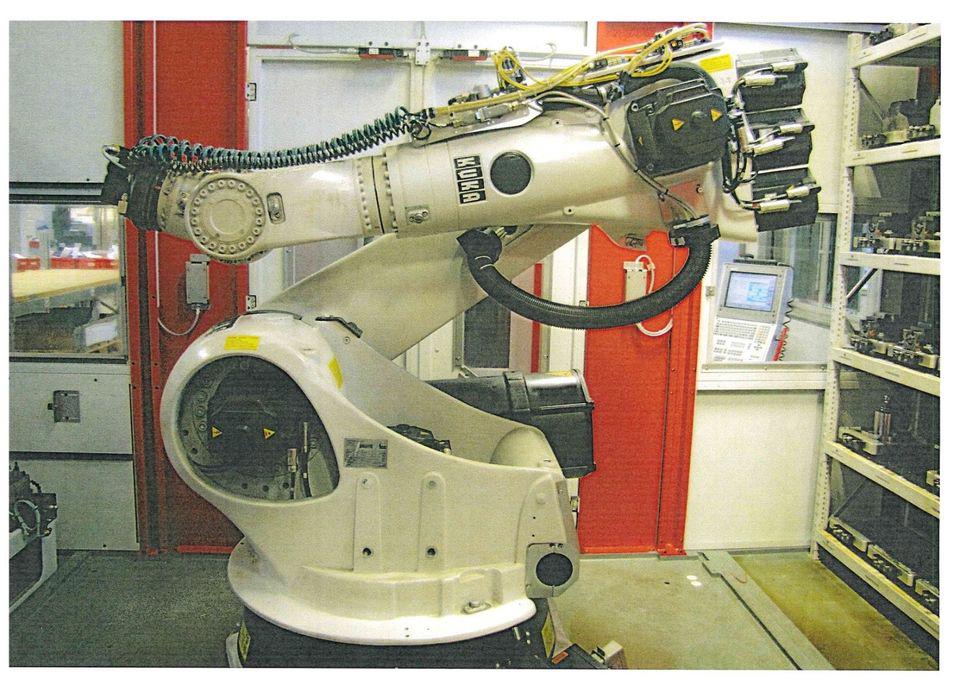

Kuka mit 6 Achsen mit einem maximalen Palettengewicht von 140 kg.
KUKA Handbediengerät
Rohmaterialbestückung über externen Rüstplatz

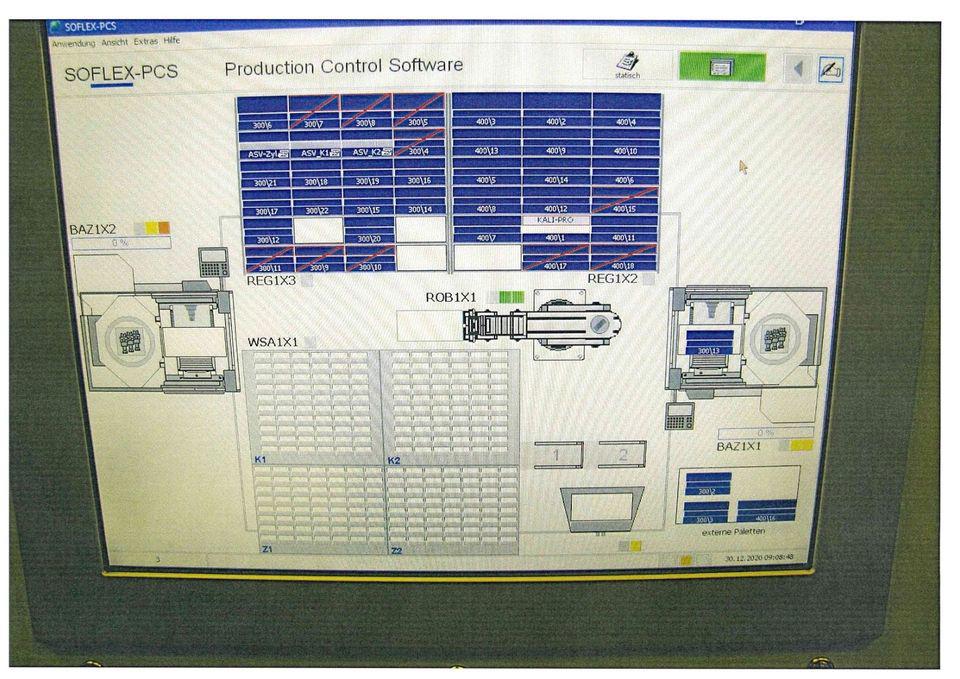

Leitrechnersystem Soflex Production-Control-Software Version 4.27
Leitrechner läuft mit Windows 10, SOFLEX PCS läuft über Windows XP

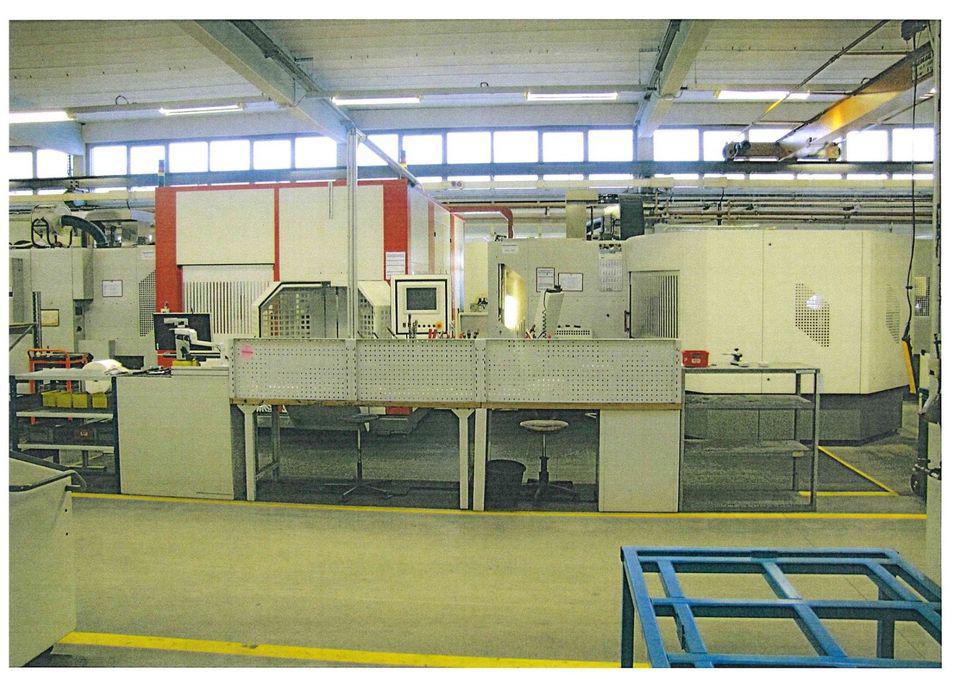

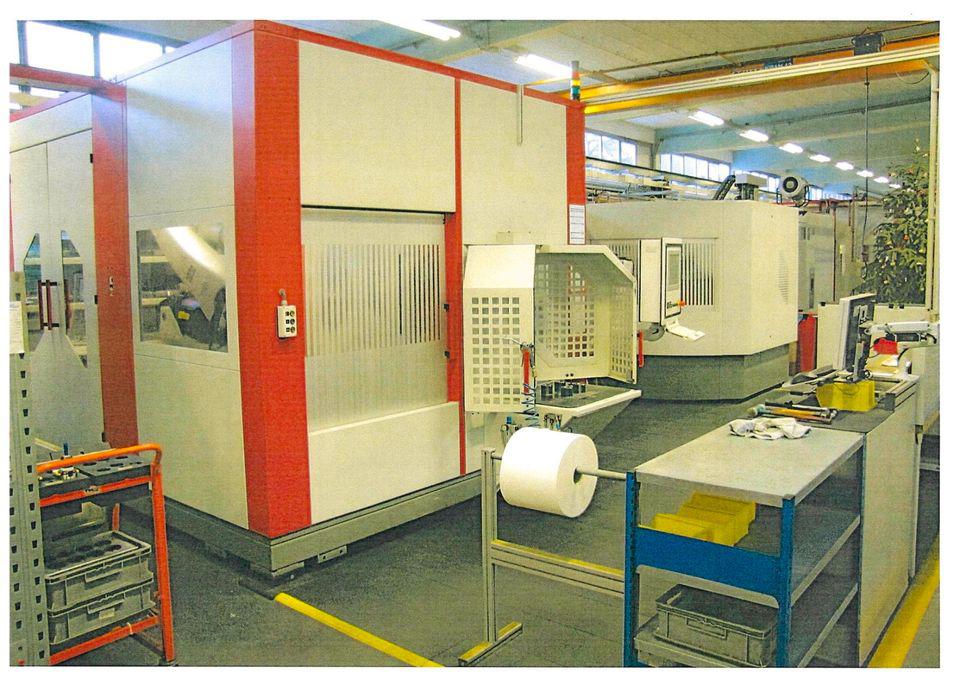

Die Maschinen sind Teil einer Fertigungszelle mit 2 Maschinen Hermle C 30 U und Kuka Roboteranlage und Palettenspeicher .
Es ist möglich die Maschine auch als einzelne Maschine zu betreiben
Eine Kühlmittelanlage gehört nicht zum Lieferumfang aber wir können verschiedene gebrauchte Knoll Anlagen zur Maschine oder Fertigungszelle anbieten
Alle Angaben wurden nach besten Wissen und Gewissen gemacht jedoch behalten wir uns das Recht auf Irrtum vor
Zwischenverkauf vorbehalten
Alle Preisangaben sind netto ohne gesetzl. MwSt
